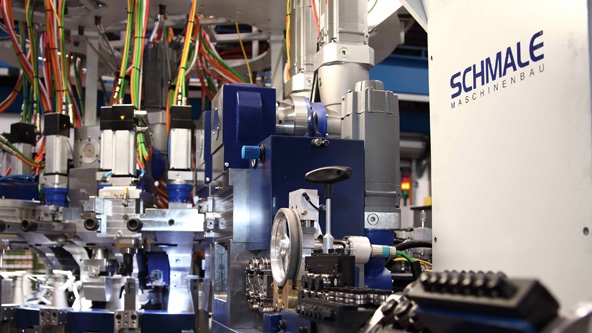

Die technologieorientierte Planung von umformtechnischen Anlagen ist das Tätigkeitsfeld der Schmale Maschinenbau GmbH aus Altena, Deutschland. Das Unternehmen versteht sich als Ingenieurbüro mit angegliedertem Maschinenbau und entwickelt für jede fertigungstechnische Herausforderung spezifische Komplettlösungen. Ein Baukastensystem ermöglicht es, verschiedene Fertigungstechnologien miteinander zu kombinieren und sorgt für Individualität und Effizienz. Maßstäbe setzt das Unternehmen z. B. mit der konsequenten Integration von energieeffizienten servotechnischen Lösungen – insbesondere der TPM⁺ Baureihe von WITTENSTEIN alpha – in den Maschinen- und Steuerungsbau.

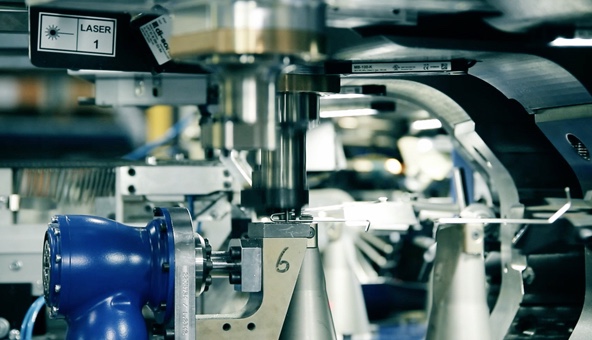

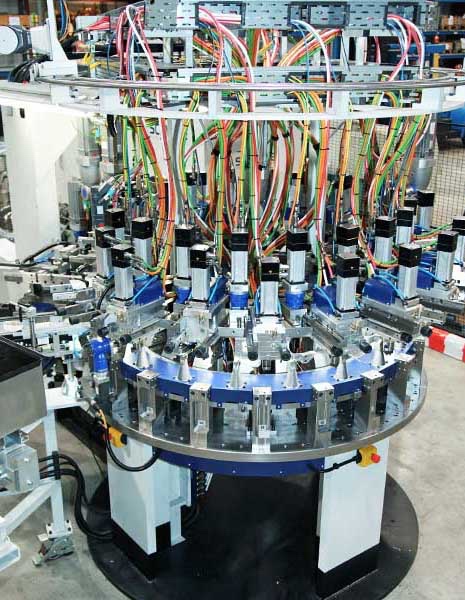

Pro Minute kann z. B. der SPEEDMAX S bis zu 200 Biegeteile mit jeweils bis zu 20 Biegungen herstellen. Möglich macht das ein ganz besonderes Maschinenkonzept: Der SPEEDMAX vereint die Vorteile von CNC-Maschinen mit Fingerbiegern und schieberbasierten Drahtbiegemaschinen, ohne deren Nachteile in Kauf zu nehmen. In Kombination mit einem Rundtakttisch konnte so die Taktleistung beim Drahtbiegeprozess deutlich erhöht werden: Mehr als drei fertige Teile pro Sekunde verlassen die Maschine. Ein weiteres herausragendes Merkmal des SPEEDMAX sind die kurzen Rüstzeiten – ein Werkzeugtausch dauert nur ein paar Minuten.

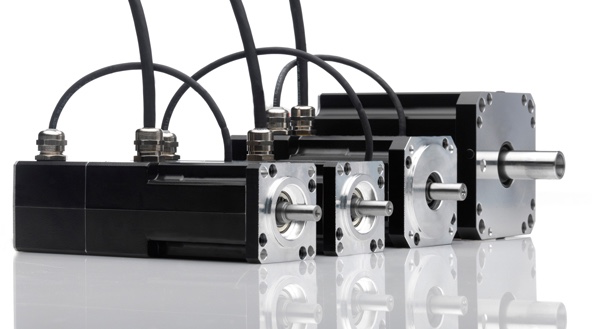

Dabei handelt es sich um Motoren mit höchster Leistungsstärke und vielen Ausstattungsoptionen. Flanschmaße von 55 mm bis 245 mm Durchmesser stehen ebenso zur Verfügung wie Zwischenkreisspannungen von 12 Volt bis 750 Volt. Eine Haltebremse ist ebenso integrierbar wie jedes gängige Gebersystem. Der Motor kann gehäuselos konzipiert werden, aber auch als Hohlwellenantrieb zur Integration weiterer Funktionalitäten. Regelungstechnisch sind die cyber^® power motors kompatibel mit den Antriebsverstärkern der meisten gängigen Hersteller. Dieses modulare Konzept ermöglicht eine applikationsspezifische Adaption des Antriebs – wie gemeinsam mit Schmale beim SPEEDMAX umgesetzt.

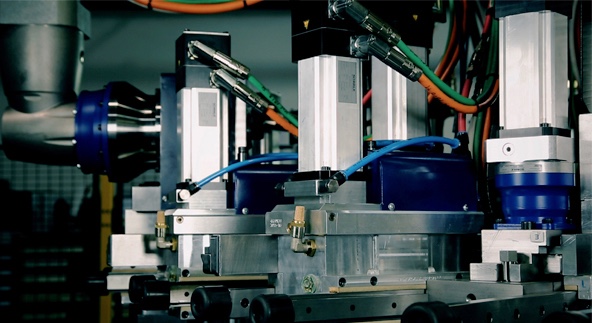

Ihre Aufgaben führen sie in weniger als 0,2 Sekunden aus. Die etwa 90 Servoantriebe in der Maschine sind über virtuelle Kurven miteinander synchronisiert. Das ermöglicht präzise koordinierte Bewegungsabläufe im hundertstel Sekundenbereich. Dazu sind hohe Dynamik und minimale Massenträgheit notwendig. Daher wurden die Komplettmotoren spezifisch für den Einsatz im SPEEDMAX optimiert. Bei allen drei Motortypen der Baureihe cyber^® power motors erzielte WITTENSTEIN cyber motor durch die besondere Konstruktion des Rotors und die auf den Zyklus abgestimmte Statorwicklung mit hohem Kupferfüllfaktor eine deutlich gesteigerte Dynamik.

Aufgrund der so minimierten Trägheit sind hohe Beschleunigungen in den Arbeitsstationen und im Rundtischtakt möglich, denn die Motoren benötigen nur wenig Drehmoment für die Eigenbeschleunigung. Dadurch steht mehr Drehmoment für den Prozess zur Verfügung – die Maschine erzielt so extrem kurze Taktzeiten. Der Output pro Zeiteinheit ist daher wesentlich höher, entsprechend günstiger können die Kunden von Schmale ihre Drahtbiegeteile jetzt herstellen.

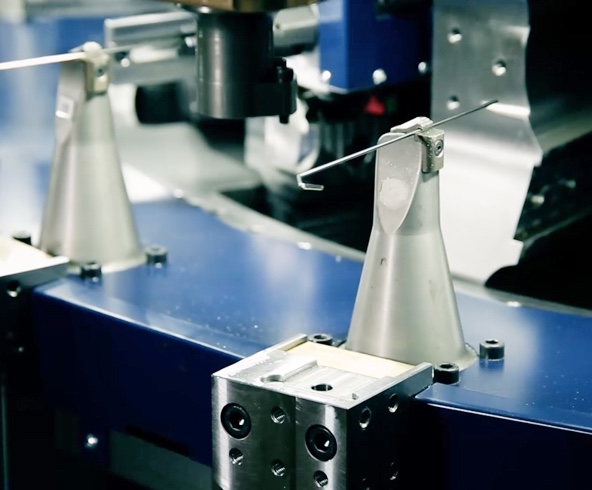

Er verarbeitet Drahtstärken von einem bis vier Millimeter. Aktuell baut Schmale bereits die L-Variante. Sie wird Draht mit einer Stärke von acht bis zwölf Millimetern und einer Einzuglänge von bis zu 500 Millimeter verarbeiten können. Eine M-Variante ist ebenfalls vorgesehen – für Drahtstärken von vier bis acht Millimetern. Auch in diesen Maschinen werden die cyber^® power motors wesentlich zur hochdynamischen, präzisen und wirtschaftlichen Herstellung von Drahtbiegeteilen beitragen.
