cyber® dynamic motor – Bürstenloser Servomotor
Servomotor cyber® dynamic line
Produktfamilie cyber® dynamic line
Servomotor, rotativer Aktuator oder Linearaktuator
Servomotor cyber® dynamic line mit Getriebe
Servomotoren cyber® dynamic line – Inox Design und Hygienic Design
Kleinservoantriebssystem: simco® drive 2, cyber® dynamic system und cyber® dynamic line
dynamisch – drehmomentstark – effizient
Die bürstenlosen Servomotoren der cyber® dynamic line sind die professionelle Wahl für Applikationen mit begrenztem Bauraum. Mit hochwertigem Edelstahlgehäuse und Absolutwertgeber (Singleturn oder Multiturn) ausgestattet, bietet die neue Motorenbaureihe höchste Zuverlässigkeit und Präzision.
Wahlweise können die Motoren mit einer Haltebremse im Inox- und Hygienic Design, Planetengetriebe oder Spindeln erweitert werden.
Für einen reduzierten Projektierungsaufwand in Ihrer Elektrokonstruktion sind die Produkte ab sofort in EPLAN verfügbar.
Wir sind mit den cyber® dynamic motors ein weltweiter Partner im Encompass-Programm von Rockwell Automation.
Whitepaper: Erhöhung der Maschinenproduktivität mittels Anwendung des „Energy Harvesting“-Prinzips als Multiturn-Absolutwertgeber
Mit dem Energy-Harvesting-Prinzip steht eine Technologie zur Verfügung, welche zur Realisierung von miniaturisierten, wartungsfreien und energieautarken Multiturn-Encodern genutzt werden kann. Lesen Sie in unserem Whitepaper, worauf es bei der Anwendung als Motor-Feedback-System ankommt, welche Vorteile sich ergeben und wie die neue Technologie erfolgreich eingesetzt werden konnte.
Exzellente Lösung für komplexe Antriebsaufgaben
Industrietauglichkeit
- Integrierter Absolutwertgeber
- Hochwertiges Edelstahlgehäuse
- Einkabellösung (schleppkettentauglich und EMV-geschirmt)
- Schutzart bis zu IP69K
Dynamik
- Höchste Beschleunigung dank hoher Überlastfähigkeit und geringer Massenträgheit
- Ideal für dynamische Prozesse mit kurzen Taktzeiten
Kompaktheit
- Runde Bauform mit höchster Drehmomentdichte
- Integrierter Absolutwertgeber Singleturn
- Integrierter Absolutwertgeber Multiturn (BG32/40)
Präzision
- Präzise und flexible Regelung von Positioniervorgängen
Reproduzierbarkeit
- Hohe Prozesssicherheit dank reproduzierbarer Prozesse
- Einfache Einbindung in die Steuerungsumgebung
Effizienz
- Energieeffiziente und wartungsfreie Antriebe
- Geringe Wärmeentwicklung
Konnektivität
- Vielfältige echtzeitfähige Kommunikationsschnittstellen zur Einbindung in die Steuerungsumgebung
- Automatische Motorparametrierung dank elektronischem Typenschild
Beratung und Auslegung
- Individuelle Beratung vor Ort
- Auslegung mit cymex®
- Dokumentation in EPLAN
Produktvarianten
Servomotoren Standard
cyber® dynamic motor

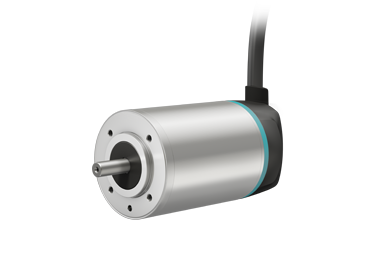

Die bürstenlosen Servomotoren der cyber® dynamic line sind die professionelle Wahl für Ihre Applikation. Mit hochwertigem Edelstahlgehäuse und Absolutwertgeber wie Singleturn und Multiturn (BG32/40) ausgestattet, bietet die neue Bauform höchste Zuverlässigkeit und Präzision. Die schleppkettentaugliche und zweifach geschirmte Einkabellösung ist für den Einsatz im industriellen Bereich konzipiert.
Hochwertiges Edelstahlgehäuse
Integriertes Gebersystem
- Absolutwertgeber (Singleturn)
- Inkrementalgeber
Nennspannung 48 VDC
Schutzart IP54 (im angebauten Zustand)
Einkabellösung mit industrietauglichem Steckverbinder
Servomotoren Inox Design
cyber® dynamic motor in korrosionsbeständiger Ausführung
Korrosionsschutz spielt für die qualitäts- und wartungsoptimierte Produktion eine wichtige Rolle – der Bedarf an prozessnahen Lösungen wächst stetig. Für Anwendungen, bei denen industrietaugliche Kleinservomotoren mit hoher Robustheit entscheidend sind, verfügt WITTENSTEIN über eine Produktvariante der cyber® dynamic line in korrosionsbeständiger Ausführung. Optional kann diese Variante mit einer Haltebremse in Baugröße 40 mm erweitert werden.
Industrietaugliche Kabelverschraubung
Schutzart IP66/67 (im angebauten Zustand)
Einkabellösung mit industrietauglichem Steckverbinder
Verbindungen stoffschlüssig verschweißt
Volledelstahlausführung
Optional mit Bremse für Baugröße 40 mm
Servomotoren Hygienic Design
cyber® dynamic motor in hygienegerechter Ausführung
Unsere hygienegerechten Antriebe der cyber® dynamic line ermöglichen eine hygienische und sterile Automatisierung. Die Motoren wurden entsprechend den Regeln der EHEDG (European Hygienic Engineering & Design Group) konsequent auf das Umfeld der hygienischen Produktion und Verpackung ausgelegt. Die direkte Einbindung der Antriebstechnik in den Prozess eröffnet neue konstruktive Freiheiten. Optional kann diese Variante mit einer Haltebremse in Baugröße 40 mm erweitert werden.
Einkabellösung mit industrietauglichem Steckverbinder
Lebensmitteltaugliche Schmierung
Integriertes Dichtungskonzept
Totraumfreie Konstruktion
Schutzart IP69K (im angebauten Zustand)
Optional mit Bremse für Baugröße 40 mm
Servoaktuatoren
Standard
cyber® dynamic actuator R
Mithilfe der optimal aufeinander abgestimmten Motor-Getriebe-Einheiten (NP oder GCP) können Drehmomente bis zu 21 Nm übertragen werden. In ein- bis dreistufiger Ausführung bietet die neue Baureihe einen breiten Leistungsbereich. Die direkte Anbindung des Planetengetriebes ermöglicht einen hochkompakten Aufbau.
Einkabellösung mit industrietauglichem Steckverbinder
Kompakter Aufbau durch Einsparung der Adapterplatte
1-3 stufige Ausführung
Hochwertige Planetengetriebe (NP oder GCP)
Motor und Getriebe stoffschlüssig verschweißt
Integriertes Gebersystem
- Absolutwertgeber (Singleturn)
- Inkrementalgeber
Inox Design
cyber® dynamic actuator R in korrosionsbeständiger Ausführung
Die korrosionsbeständigen Servomotoren der cyber® dynamic line können optional mit einem Planetengetriebe (NP oder GCP) ausgestattet werden. So werden Drehmomente bis zu 21 Nm bei einem Außendurchmesser von 40 mm erreicht. Die robuste Konstruktion und der konsequente Einsatz von Edelstahl ermöglichen eine prozessnahe Einbindung der Antriebe. Optional kann diese Variante mit einer Haltebremse (BG40) erweitert werden.
Industrietaugliche Kabelverschraubung
Motor und Getriebe stoffschlüssig verschweißt
1-3 stufige Ausführung
Hochwertige Planetengetriebe (NP oder GCP)
Volledelstahlausführung
Optional mit Bremse für Baugröße 40 mm
Hygienic Design
cyber® dynamic actuator R in hygienegerechter Ausführung
Die hygienegerechten Servomotoren der cyber® dynamic line können optional mit einem Planetengetriebe (CP) ausgestattet werden. So werden Drehmomente bis zu 8 Nm bei einem Außendurchmesser von 40 mm erreicht. Die Antriebe wurden entsprechend den Regeln der EHEDG (European Hygienic Engineering & Design Group) konsequent auf das Umfeld der hygienischen Produktion und Verpackung ausgelegt. Die direkte Einbindung der Antriebstechnik in den Prozess eröffnet neue konstruktive Freiheiten. Optional kann diese Variante mit einer Haltebremse in Baugröße 40 mm erweitert werden.
Hochwertiges Planetengetriebe (CP)
Einkabellösung mit industrietauglichem Steckverbinder
Optional mit Bremse für Baugröße 40 mm
Integriertes Dichtungskonzept
Lebensmitteltaugliche Schmierung
Totraumfreie Konstruktion
Kleinservoantriebssystem
Hochdynamische Servomotoren in den Baugrößen 17 - 40 mm (optional mit Getriebe und Spindel)
Vielfältige Feldbusschnittstellen und dezentrale Intelligenz
Sichere Abschaltung des Systems im Notfall dank integrierter STO (Safe Torque Off) Sicherheitsfunktion nach SIL3 ohne Produktivitätsverlust
Platzsparende Installation dank Anreihbarkeit und anwenderfreundlicher Steckerbelegung
Elektronisches Typenschild ermöglicht eine automatische und sichere Parametrierung des Motors
Einfacher Einbau in die Maschine ohne zusätzliche Kapselung dank Schutzart IP65
Der Servoregler cyber® simco® drive 2, die Motorbaureihe cyber® dynamic line und das cyber® dynamic system ergänzen sich in jeglicher Hinsicht.
Die vielfältigen Feldbussschnittstellen ermöglichen eine einfache Einbindung in die übergeordnete Steuerung.
